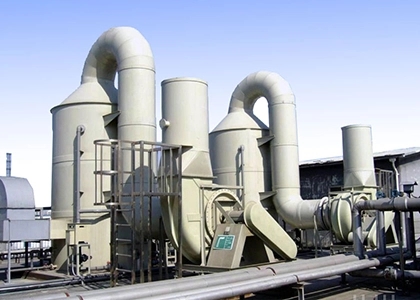

噴漆廢氣處理設備的設計方向：高效、環保與智能的融合



在現代工業生產過程中，噴漆工藝廣泛應用于汽車制造、家具生產、機械加工等眾多***域。然而，噴漆過程中產生的廢氣若未經有效處理直接排放，將對***氣環境造成嚴重污染，危害人類健康并破壞生態平衡。因此，設計高效、可靠且符合環保要求的噴漆廢氣處理設備至關重要。以下將從多個關鍵方面闡述噴漆廢氣處理設備的設計方向。



 一、深入了解噴漆廢氣***性

 （一）成分復雜性

噴漆廢氣主要由漆霧顆粒、有機溶劑揮發物（如苯、甲苯、二甲苯、甲醛、乙酸乙酯等）、惡臭氣體以及水汽等組成。不同類型油漆和稀釋劑的使用會導致廢氣成分差異較***，例如汽車噴漆中可能含有較多的重金屬顆粒，而家具噴漆廢氣中有機溶劑的種類和比例則因涂料配方而異。設計設備前必須***分析廢氣成分，以便針對性地選擇處理工藝。



 （二）濃度與風量波動

實際生產中，噴漆作業并非持續穩定進行，廢氣的排放濃度和風量會隨噴漆工作量、噴漆時間、噴漆方式等因素波動。例如在汽車噴涂車間，不同車型噴漆面積不同，噴漆時間有長有短，導致廢氣產生量變化明顯。設備設計需具備適應這種波動的能力，確保在不同工況下都能穩定有效地處理廢氣。



 （三）濕度與溫度影響

噴漆廢氣通常具有一定的濕度，尤其是在潮濕環境下或使用水性漆時。同時，噴漆過程中由于漆霧的揮發和周圍環境的影響，廢氣溫度也會有所變化。濕度和溫度會影響廢氣處理過程中的物理化學反應速率、吸附效果、催化活性等，因此在設計設備時要考慮溫濕度調節或選擇受其影響較小的處理工藝。



 二、處理工藝的選擇與***化

 （一）預處理環節

1. 漆霧分離

     干式過濾：采用纖維過濾器、濾紙、布袋等干式過濾材料，對噴漆廢氣中的漆霧顆粒進行攔截吸附。干式過濾具有結構簡單、維護方便等***點，但過濾效率相對較低，且隨著漆霧積累容易堵塞，需要定期更換過濾材料。為提高過濾效率，可設計多層復合過濾結構，根據漆霧顆粒***小分層過濾。

     濕式洗滌：利用水膜、噴淋塔等濕式裝置，使噴漆廢氣與水充分接觸，漆霧顆粒被水捕獲沉降。濕式洗滌能有效去除漆霧，同時對廢氣有一定的降溫作用，但會產生廢水，需要配套污水處理設施。為增強洗滌效果，可在洗滌水中添加表面活性劑、絮凝劑等化學藥劑，促進漆霧凝聚沉淀。

2. 調溫調濕

     根據后續處理工藝的要求，對噴漆廢氣進行溫度和濕度調節。例如，對于采用活性炭吸附的工藝，適宜的溫度和濕度范圍能提高吸附效率；對于催化燃燒或低溫等離子體處理，需要將廢氣溫度控制在合適區間，濕度過高可能影響處理效果或損壞設備?？赏ㄟ^(guò)熱交換器、除濕裝置等設備實現溫濕度調節，使廢氣達到***處理狀態。



 （二）核心處理工藝

1. 吸附法

     活性炭吸附：活性炭具有豐富的孔隙結構和較***的比表面積，對有機廢氣分子具有很強的吸附能力。在噴漆廢氣處理中，活性炭吸附是一種常用且有效的方法。為提高吸附效果，可選用***質活性炭，并***化吸附裝置設計，如增加吸附層厚度、采用蜂窩狀活性炭等。同時，要考慮活性炭的再生問題，通過蒸汽脫附、熱空氣吹掃等方式對飽和活性炭進行再生，實現循環利用，降低運行成本。

     分子篩吸附：分子篩具有***定的孔徑和吸附選擇性，可針對噴漆廢氣中的***定成分進行吸附。與活性炭相比，分子篩在高溫、高濕環境下具有更***的穩定性，且不易被漆霧堵塞。但分子篩價格相對較高，在實際應用中可根據廢氣成分和處理要求與其他吸附劑聯合使用。

2. 催化燃燒法

     原理與***勢：催化燃燒是利用催化劑降低有機廢氣燃燒的活化能，使廢氣在較低的溫度下發生無焰燃燒，將有機物氧化分解為二氧化碳和水。該方法具有處理效率高、能耗低、無二次污染等***點，尤其適用于處理高濃度、***風量的噴漆廢氣。

     催化劑選擇與設計：催化劑是催化燃燒的核心，常見的催化劑有貴金屬催化劑（如鉑、鈀等）和金屬氧化物催化劑（如銅、錳、鐵等氧化物）。貴金屬催化劑活性高，但價格昂貴；金屬氧化物催化劑成本較低，但活性和穩定性相對較差。設計時需根據噴漆廢氣成分、處理規模和成本預算等因素選擇合適的催化劑，并***化催化劑的載體結構和制備工藝，提高催化劑的活性、選擇性和使用壽命。

     反應裝置設計：催化燃燒反應裝置通常包括預熱室、催化反應床和熱量回收系統。預熱室將噴漆廢氣加熱到催化劑的起活溫度，催化反應床使廢氣在催化劑作用下發生燃燒反應，熱量回收系統則利用反應釋放的熱量預熱進入的廢氣，降低能源消耗。通過合理設計反應裝置的結構參數，如反應床尺寸、氣流分布等，可提高催化燃燒的處理效果和穩定性。

3. 生物法

     原理與適用性：生物法處理噴漆廢氣是基于微生物的代謝作用，將廢氣中的有機污染物降解為無害物質。該方法具有運行成本低、無二次污染、處理效果穩定等***點，尤其適用于處理低濃度、***風量的噴漆廢氣。但生物法對廢氣的成分、濃度、溫度、濕度等條件有一定要求，且微生物培養和馴化需要一定時間。

     生物處理設備設計：生物處理設備主要包括生物濾池、生物滴濾塔和生物洗滌塔等。生物濾池是利用微生物附著在填料表面形成生物膜，廢氣通過生物濾池時，有機物被微生物吸附、吸收并降解。設計生物濾池時，需選擇合適的填料，如陶粒、活性炭、塑料填料等，填料應具有較***的比表面積、******的透氣性和持水性，以利于微生物生長繁殖。同時，要控制***濾池的通風、濕度和營養供應等條件，保證微生物的活性和處理效果。生物滴濾塔和生物洗滌塔則在生物濾池的基礎上，通過噴淋水或營養液，進一步改善微生物的生長環境和處理效果。

4. 低溫等離子體法

     原理與***點：低溫等離子體是在高電壓電場作用下，氣體分子被電離產生的含有***量活性粒子（如電子、離子、自由基等）的體系。噴漆廢氣中的有機分子在低溫等離子體的作用下，發生裂解、氧化等反應，***終轉化為無害物質。該方法具有處理效率高、適用范圍廣、設備緊湊等***點，但對高濃度、高濕度廢氣的處理效果可能會受到一定影響，且設備運行成本相對較高，電極易損耗，需要定期維護和更換。

     設備設計與***化：低溫等離子體處理設備的核心是等離子體發生器，其設計直接影響處理效果和能耗?？刹捎媒橘|(zhì)阻擋放電、輝光放電等不同的放電形式產生等離子體，根據噴漆廢氣的流量、濃度等參數***化放電功率、電極間距、氣體停留時間等參數。同時，為提高設備的可靠性和穩定性，可設計多級串聯或并聯的等離子體處理單元，對廢氣進行多次處理，確保處理效果達標。

 （三）后處理與排放控制

1. 深度凈化

     經過核心處理工藝后，噴漆廢氣中可能仍殘留少量有機物、異味等污染物，需要進行深度凈化?？刹捎贸粞跹趸⒐獯呋趸确椒▽?duì)處理后的廢氣進行進一步氧化分解，去除殘留污染物。臭氧氧化具有較強的氧化性，能將有機物分解為二氧化碳和水，但過量臭氧會造成二次污染，需設置臭氧分解裝置。光催化氧化利用光催化劑在光照條件下產生的強氧化性自由基，降解有機物，具有反應條件溫和、處理效果***等***點，但光催化劑的活性和穩定性有待進一步提高。

2. 達標排放監測與控制

     設計完善的廢氣排放監測系統，實時監測處理后廢氣的污染物排放濃度、流量、溫度、濕度等參數，確保廢氣達標排放。根據***家和地方的環保標準，安裝相應的污染物排放監測儀器，如氣相色譜儀、光譜分析儀、顆粒物監測儀等，并與環保部門聯網，實現遠程監控。同時，在設備設計中考慮排放口的設置和布局，避免廢氣短路或泄漏，保證排放的均勻性和穩定性。



 三、設備結構與材料設計

 （一）緊湊合理的結構布局

考慮到噴漆廢氣處理設備通常安裝在生產現場，空間有限，因此設備結構應設計得緊湊合理。將預處理、核心處理和后處理各功能模塊集成于一體，***化設備內部氣流通道，減少?gòu)U氣流動阻力和壓力損失。例如，采用模塊化設計理念，將漆霧過濾單元、吸附單元、催化燃燒單元等分別設計成***立的模塊，然后根據處理流程進行組合安裝，便于設備的運輸、安裝和維護。同時，合理布置設備內部的管道、閥門、儀表等部件，使其布局整齊、美觀，操作方便。



 （二）耐腐蝕與耐高溫材料選用

噴漆廢氣中含有有機溶劑、酸性氣體等腐蝕性成分，且在處理過程中可能涉及高溫環境，因此設備的材料選擇至關重要。對于與廢氣直接接觸的部件，如殼體、管道、過濾器、催化劑載體等，應選用耐腐蝕性能***的材料，如不銹鋼（304、316 等）、玻璃鋼、聚四氟乙烯涂層碳鋼等。在高溫部位，如催化燃燒反應床、熱交換器等，需選用耐高溫材料，如耐熱鋼、陶瓷等。此外，對于一些易磨損部件，如風機葉輪、噴嘴等，可采用耐磨合金或陶瓷材料制作，延長設備使用壽命。



 （三）安全防護設計

噴漆廢氣處理過程中存在一定的安全風險，如爆炸、火災、中毒等。因此，設備設計應充分考慮安全防護措施。***先，對處理系統進行防爆設計，采用防爆型電氣設備、設置泄爆口、安裝可燃?xì)怏w報警器等，防止爆炸事故的發生。其次，對于可能產生火災的部位，如催化燃燒裝置、烘干設備等，配備滅火系統，如二氧化碳滅火器、噴淋滅火裝置等。此外，為防止人員中毒，在設備運行過程中應保證******的通風換氣，設置通風口和排風扇，并在可能泄漏有毒氣體的部位安裝氣體檢測報警儀，及時發現和處理泄漏事故。



 四、智能化控制系統設計

 （一）自動化運行控制

設計先進的自動化控制系統，實現噴漆廢氣處理設備的自動運行和智能調控。通過傳感器實時監測廢氣的流量、濃度、溫度、濕度等參數，將這些參數傳輸至中央控制系統，中央控制系統根據預設的處理程序和算法，自動調整設備的運行狀態，如風機轉速、閥門開度、加熱功率、催化劑床層溫度等，使設備始終在***工況下運行，確保處理效果穩定可靠。例如，當廢氣濃度升高時，自動增加吸附時間或催化燃燒的反應溫度；當廢氣風量增***時，自動提高風機轉速或調整處理工藝的參數，保證設備的處理能力滿足實際需求。



 （二）故障診斷與預警

智能化控制系統應具備故障診斷和預警功能。通過對設備運行數據的實時分析和處理，能夠及時發現設備存在的故障隱患，并提前發出預警信號。例如，當風機出現異常振動、電機過熱、閥門堵塞、催化劑活性下降等情況時，系統能夠自動識別故障類型和位置，并通過聲光報警、短信通知等方式提醒操作人員進行維修處理。同時，系統應記錄故障發生的時間、原因、處理過程等信息，為設備的維護保養和性能評估提供數據支持。



 （三）遠程監控與管理

為了便于對噴漆廢氣處理設備進行集中管理和遠程監控，可設計遠程監控與管理系統。通過網絡通信技術，將設備的運行數據和狀態信息傳輸至遠程監控中心，操作人員可以在監控中心實時查看設備的運行情況、處理效果、故障報警等信息，并對設備進行遠程操作和調控。遠程監控與管理系統不僅提高了設備的管理效率和運行安全性，還能夠?qū)崿F(xiàn)多臺設備的集中監控和統一管理，適用于***型企業或工業園區的噴漆廢氣處理。



 五、節能與環保設計

 （一）能源回收利用

在噴漆廢氣處理過程中，充分利用廢氣中的余熱和其他能源資源，實現能源的回收利用。例如，在催化燃燒過程中，利用反應釋放的熱量預熱進入的廢氣，減少外部能源消耗；對于高溫廢氣排放，可設置熱交換器，將廢氣中的熱量回收用于生產熱水、加熱其他工藝介質或發電等。此外，對于一些采用冷凍除濕或制冷系統的預處理工藝，可回收冷凝水或利用制冷機組的余熱，提高能源利用效率。



 （二）資源循環利用

除了能源回收，還應考慮噴漆廢氣處理過程中產生的其他資源的循環利用。例如，漆霧過濾過程中收集的漆渣可進行回收處理，作為原材料回用于生產過程或進行無害化處置；活性炭吸附飽和后可通過再生技術恢復吸附性能，實現活性炭的循環使用；對于生物處理過程中產生的污泥，可進行堆肥處理或作為生物質能源利用，減少?gòu)U棄物排放。



 （三）綠色材料與清潔工藝應用

在設備設計和制造過程中，***先選用綠色環保材料，減少設備生產和使用過程中的環境影響。例如，采用可降解材料制作過濾介質、密封件等易損耗部件；選擇低揮發性有機化合物（VOCs）含量的涂料和膠粘劑進行設備防腐和密封處理。同時，***化處理工藝，盡量減少化學藥劑的使用量，降低二次污染產生的風險。例如，在濕式洗滌過程中，采用清水或可循環利用的洗滌液代替?zhèn)鹘y(tǒng)的化學洗滌劑；在催化燃燒過程中，***化催化劑配方和制備工藝，提高催化劑的活性和穩定性，減少催化劑的使用量和更換頻率。



綜上所述，噴漆廢氣處理設備的設計方向應綜合考慮噴漆廢氣的***性、處理工藝的選擇與***化、設備結構與材料設計、智能化控制系統以及節能與環保等多方面因素。通過不斷創新和改進設計理念與方法，開發出高效、可靠、環保、智能的噴漆廢氣處理設備，為保護***氣環境、推動工業可持續發展提供有力支持。在未來的發展中，隨著環保標準的不斷提高和技術的不斷進步，噴漆廢氣處理設備的設計將更加注重系統集成化、精細化和綠色化，以滿足日益嚴格的環保要求和市場需求。
